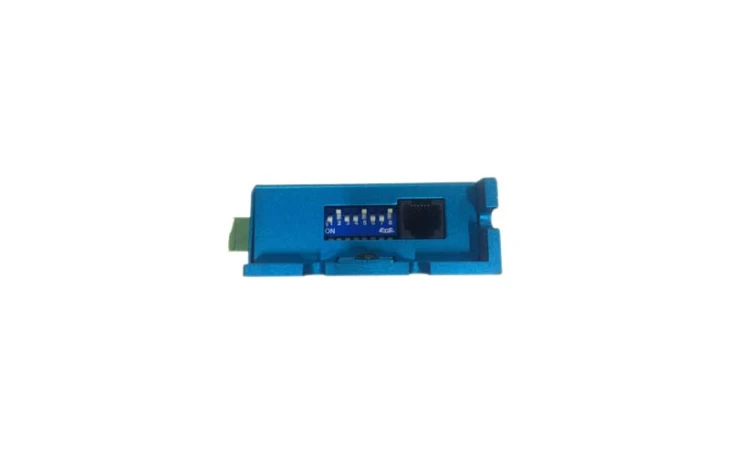

Réamhrá don Táirge: Easy Servo Drive TS808D
Tá tiomáint servo TS808D Hibrid (tiomáint stepper lúb dúnta) bunaithe ar an teicneolaíocht DSP is déanaí agus ar an algartam rialaithe ardleibhéil a bhaineann le córais neamhshruthacha agus stepper a chasadh. Comhcheanglaíonn sé na gnéithe is fearr leo de thiomáineann lúibe oscailte agus de thiomáineann servo scuabtha, réitíonn sé an fhadhb mharfach “cailltear céimeanna” de chórais chéim lúibe oscailte, feabhsaíonn sé feidhmíocht ardluais mótair, agus feabhsaítear téamh agus torann mótair & tiomána go suntasach freisin.
I gcomparáid le córais servo scuabtha, tá chasmhóimint ag tosú agus ag luas íseal i bhfad níos airde, stiffness ard seasaimh, gan aon fhiach, gan róshuí, am socraithe nach mór, agus gan aon iarracht a dhéanamh ar bheagnach gach iarratas.
Gnéithe Táirge:
● Voltas oibríochta: ionchur soláthar cumhachta DC 24-80VDC, is é 48VDC nó 68VDC an soláthar cumhachta molta
● Is é 8A an t-uas-aschur leanúnach leanúnach, is é 10A an buaicshruth
● Tacú le cineál cuisle + treo agus bíge +
● Teicneolaíocht rialaithe ard-mhaighnéadach atá dírithe ar theicneolaíocht (FOC) agus teicneolaíocht rialaithe veicteoir spáis PWM a ghlacadh (SVPWM)
● Glacadh le teicneolaíocht ardmhinicíochta reatha agus ilmhinicíochta minicíochta, is féidir léi téamh agus tonnchrith mhótair agus tiomáint a laghdú.
● Is féidir na micreascóp (cuisle / réabhlóid) a shocrú le lasca protuner nó DIP
● Ionchur ionchuir 0—5VDC le haghaidh mód luais, agus tacú le feidhm rialaithe luais IO (saincheaptha)
● Tacaíocht maidir le voltas, tearcoltán, cosaint forshrutha, ró-ualach
● Is é an mhinicíocht uasta bíge ná 500KHZ, (is é an réamhshocrú 200KHZ)
● Is é voltas na bíge ionchuir 4.5vdc-28vdc, ní gá aon fhriotóir a nascadh
● Tacaíocht a thabhairt do RS232 do ProTuner ag PC
● Oibrigh go réidh, aschur ard chasmhóiminte ag luas meánach / ard; freagairt thapa, agus teas íseal, creathadh íseal.
Iarratais ar Tháirgí:
D'éirigh linn córais servo hibrideacha TS808D a chur i bhfeidhm i dtrealamh éagsúla, ar nós ródairí CNC asdesktop, muilte beaga CNC, gearrthóirí / greanadóirí léasair, muilte fiaclóireachta, trealamh cóimeála agus cigireachta leictreonaí, trealamh lipéadaithe, meaisíní roghnaithe & áit, táblaí XY
Gléasadh Prodcut (aonad: mm):
Tuairisc ar Fheidhm Táirge:
Suímh DIP
Tábla Pulse / REV
Pul / REV | SW1 | SW2 | SW3 | SW4 |
Réamhshocrú | AR | AR | AR | AR |
800 | Off | AR | AR | AR |
1600 | AR | Off | AR | AR |
3200 | Off | Off | AR | AR |
6400 | AR | AR | Off | AR |
12800 | Off | AR | Off | AR |
25600 | AR | Off | Off | AR |
51200 | Off | Off | Off | AR |
1000 | AR | AR | AR | Off |
2000 | Off | AR | AR | Off |
4000 | AR | Off | AR | Off |
5000 | Off | Off | AR | Off |
8000 | AR | AR | Off | Off |
10000 | Off | AR | Off | Off |
20000 | AR | Off | Off | Off |
40000 | Off | Off | Off | Off |
SW5: Mótar DIR, as = CCW, ar = CW
SW6: Roghnú Mód, as = FOC, Ar = PM
Roghnú Mótair
Mótar | SW7 | SW8 |
TC42 | AR | AR |
TC57 | Off | AR |
TC60 | AR | Off |
Réamhshocrú (TC86) | Off | Off |
Gné tiomána agus treoir roghnúcháin | |
Múnla tiomána | TS808D |
Voltas | 24 ~ 80VDC |
Uas-aschur reatha | 8A |
Veicteoir ró-ualach reatha | 10A |
meáchan | 0.2kg |
Mótar stepper lúb dúnta atá comhoiriúnaithe | TC42 (TC42-03, TC42-04, TC42-06, TC42-08) Sraith TC57 [TC57-10, TC57-22C, TC57-28, TC57-40, TC57-28BK] Sraith TC60 [TC60-20, TC60-30, TC60-40] Sraith TC86 [TC86-45, TC86-85, TC86-120, TC86-45BK, TC86-85BK] |
Teicneolaíocht rialaithe | 32bit Rialú lúb dúnta veicteoir DSP |
Minicíocht Pulse | Max 500KHZ, is é an réamhshocrú 200KHZ |
Cosaint | Ró-voltas, ró-voltas, ró-sruth, ró-ualach |
Ionchur ionchuir | Pulse, treo, a chumasaíonn ionchur difreálach comhartha, leibhéal leictreach an chalafoirt 4.5VDC-28VDC, ní gá aon fhriotóir a cheangal |
Aschur comharthaíochta | Aschur OC, is é 100MA an t-aschur aschuir uasta, ní mór dó friotóir tarraingthe suas, voltas ard-tarraingthe 24VDC a cheangal |
Aiseolas ionchódóra | Is féidir le hionchur difreálach ionchódóra AB, aon-deireadh a chur in oiriúint |
Foroinn | Réamhshocrú bogearraí 1600 / rcv, DIP nó ProTurner le leagan, raon 200 ~ 51200 |
PPR ionchódóra | Is féidir 1000PPR a shaincheapadh 250 ~ 5000PPR |
Timpeallacht a úsáid | -5 ℃ ~ 55 ℃ |
Comhiarratas Saincheaptha | IO rialú ard-íseal ionchur leibhéal leictreach, 0 ~ 5V rialú ionchuir aschur, rialú RS485 |
Comhartha Ionchuir (C1)
Cód PIN | Siombail |
1 | PUL + |
2 | PUL- |
3 | DIR + |
4 | DIR- |
5 | ENA + |
6 | ENA- |
Comhartha Aschuir (C2)
Cód PIN | Siombail |
1 | ALM + |
2 | ALM- |
Ceangal Ionchódóra (C3)
Cód PIN | Siombail |
1 | EB + |
2 | EB- |
3 | EA + |
4 | EA- |
5 | VCC (+ 5V) |
6 | GND |
Ceangal Mótair (C4)
Cód PIN | Siombail |
1 | A + |
2 | A- |
3 | B + |
4 | B- |
Soláthar Cumhachta (C5)
Cód PIN | Siombail |
1 | 24 ~ 80VDC |
2 | GND |
3 | NC |
! Fógra
F. Ní féidir leis an soláthar cumhachta ionchuir níos mó ná DC80V。
B. Is é 5V an comhartha ordaithe, má tá sé níos mó ná 5V, ní gá friotóir a cheangal
C. Nuair a bhíonn an solas Aláraim ar siúl, déan cumhacht agus seiceáil amach le do thoil
a. is é an raon cumhachta 24VDC --- 80VDC ；
b. an sreangú mótair agus an sreangú ionchódóra, seiceáil an bhfuil aon ghearr ann
Pacáil Táirgí:
Méid cartáin: 13.5 * 10 * 4 (mm)
Ollmheáchan: 299g
Roghnóimid an bosca seachtrach bunaithe ar an ordú.
