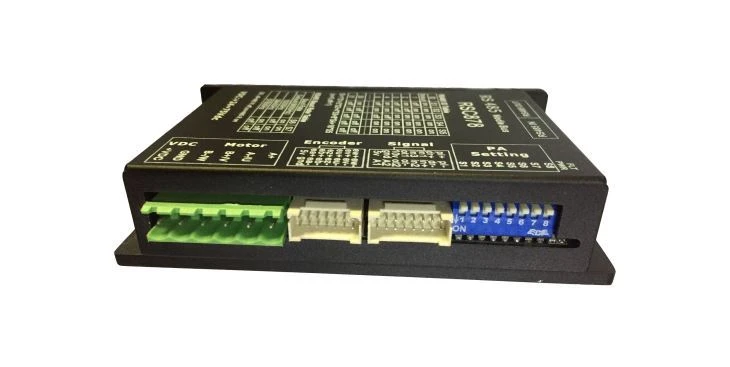

Céide Servo ModBus Céim

Buaicphointe:
1. Tacaigh le rialú caighdeánach RS485 MOdBus
Mótar stepper lúb dúnta 2 chéim
Voltas ionchuir 3.Max 50VDC
Aschur 4.Max reatha 8.0A
Feidhm tiúnadh uathoibríoch 5.Parameters
Feidhm chosanta 6.over-voltais, ró-reatha, faoi voltas
Feidhmíocht 7.Perfect
Costas 8.Low

Feistithe le monarcha gairmiúil RS485 Drive, Is príomh-mhonaróir agus soláthróir tiomána servo modbus céim é.

Innéacsanna Teicniúla Bunúsacha

Mionsamhail

Sraith

Cineál

Cineál rialaithe

Prótacail Tacaithe

Múnla oibríochta

Céim

Voltas Soláthair

Aschur Reatha (A)

Digial Ionchuir

Digial Aschuir

Ionchur analógach

Mótar comhoiriúnaithe

RS878

RS-485

Servo hibrideach (socraitheoir lúb dúnta

RS485

MODBUS-RTU

PP.PV, HM

2-50VDC

1 ionchur (0--5vdc)

Servo hibrideach Nema17,23,24,34 (mótar stepper lúb dúnta)

Aibhsigh

Tacaigh le rialú caighdeánach MOdBus RS485
Mótar stepper lúb dúnta 2 chéim a thiomáint
Voltas ionchuir Max 50VDC
Uas-aschur reatha 7.8A
Paraiméadair feidhm tiúnadh uathoibríoch
feidhm chosanta ró-voltais, ró-reatha, faoi voltas
Feidhmíocht Foirfe
Saor

Tábla Ráta Baud RS485

Ráta Baud	SW6	SW7
Réamhshocrú (9600Hz, socraithe ag ríomhaire)	Ar	Ar
19200Hz	Off	Ar
38400Hz	Ar	Off
57600 Hz	Off	Off

FÉIDIR deireadh a chur le roghnú friotóra SW8: as=RS485 R as, tá an réamhshocrú as; ar=RS485 R ar

Nóta: Caithfidh tiománaí an líonra deiridh SW8=a shocrú.

Socrú lasca DIP

Úsáideann tiomántán RS-485 Modbus 8 lasca DIP chun seoladh RS485, ráta Baud agus feidhm roghnaithe friotóra comhoiriúnaithe deiridh a shocrú. Sonraí mar seo a leanas.

Nóta: Na 5 ID RS485 íseal atá leagtha síos ag DIPanna, an 2 ID RS485 ard atá socraithe ag ríomhaire.

Tábla Aitheantais RS485

ID	S1	S2	S3	S4	S5
Forchoimeádta (réamhshocraithe)	Ar	Ar	Ar	Ar	Ar
1	Off	Ar	Ar	Ar	Ar
2	Ar	Off	Ar	Ar	Ar
3	Off	Off	Ar	Ar	Ar
4	Ar	Ar	Off	Ar	Ar
5	Off	Ar	Off	Ar	Ar
……	……	……	……	……	……
30	Ar	Off	Off	Off	Off
31	Off	Off	Off	Off	Off

Athmharc: Foirmle ríofa ID RS485: ID = 1 * S1+2 * S2+4 * S3+8 * S4+16 * S5, is é luach réamhshocraithe 0，0 ciallaíonn luach craolta, is féidir seoltaí arda eile a shocrú trí ríomhaire.

Nasc Lámhleabhar Tagartha

Lámhleabhar Tacaíochta Stepper lúb dúnta RS485
